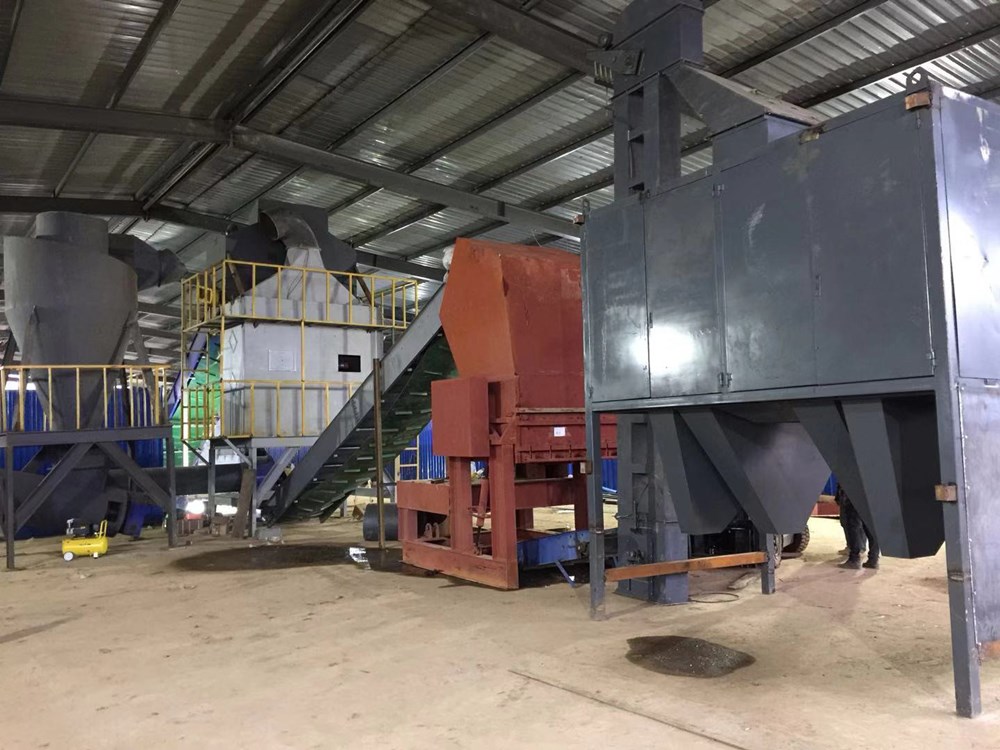

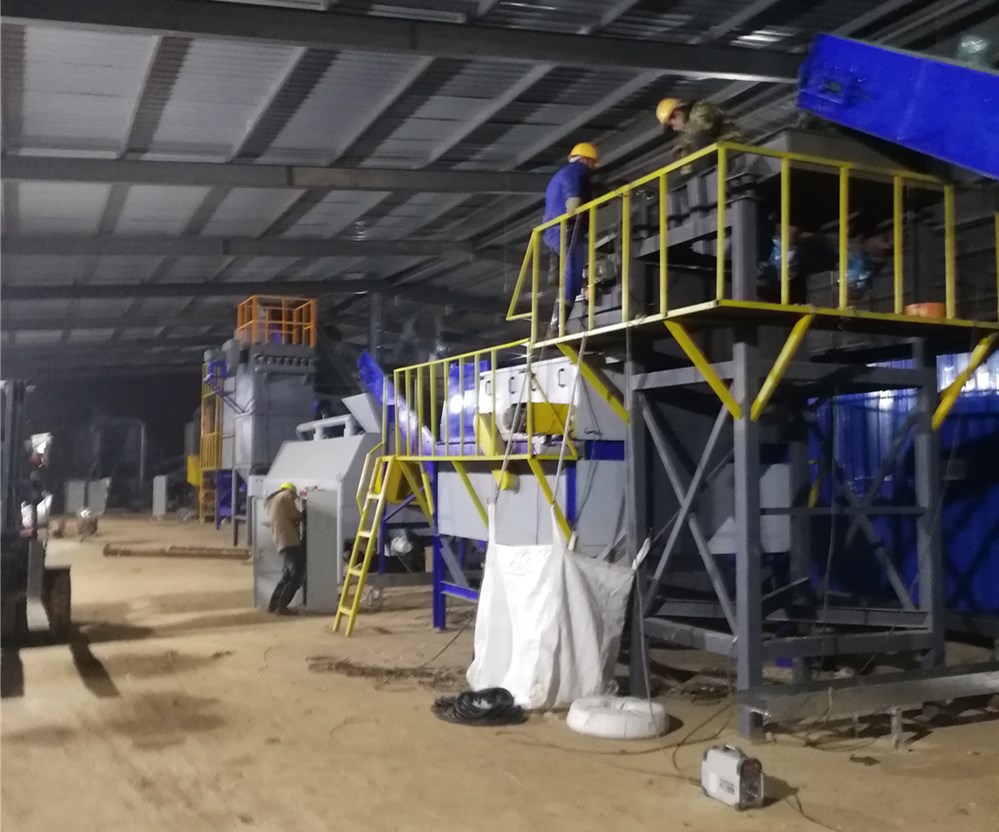

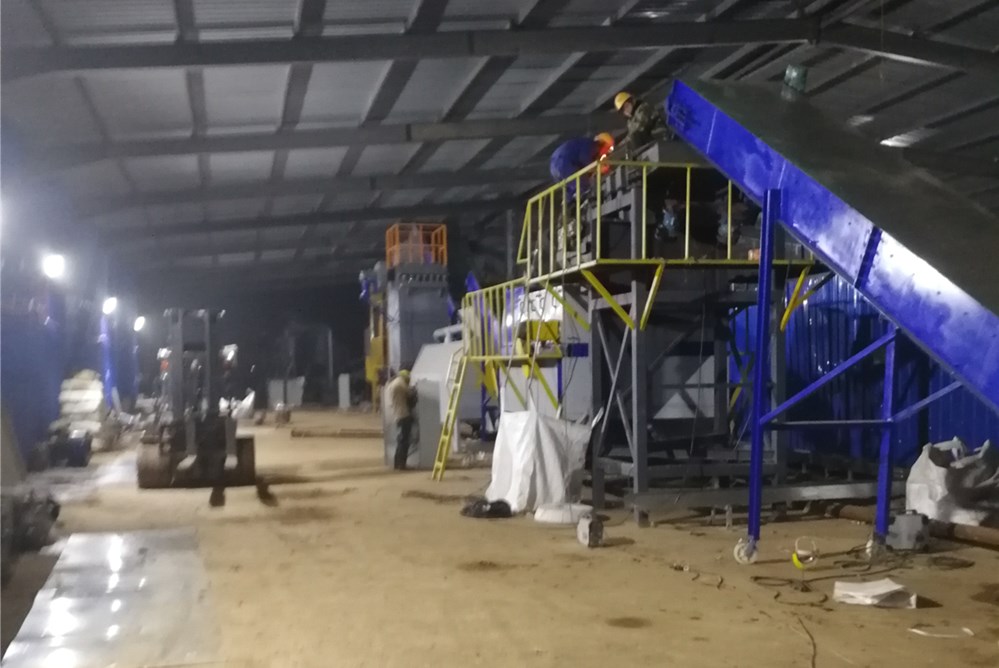

項目簡介
加工物料：生活垃圾
生產能力：140t/h
配套設備：生活垃圾破碎回收設備、垃圾粉碎機、渦電流分選機、布袋除塵器
全國統一熱線：
18103846999
A、方案原理說明
? ? ?原材料各類生活垃圾混合物先經過布料機，由于布料機的功能做到給料均勻，包裝袋同時可以被撕裂開，有利于撕碎機的效果。
進過磁選機后的混合物料被輸送機運達第二道撕碎機，保證物料不存在重疊現場，為后期分選創造更好的條件。
隨后物料進入轉筒篩分機，篩機上面有雙級分選結構組成，通過篩網下落得混合物【主要是雜碎物料，沙石，塵土，玻璃等】則進入篩下物出料輸送機上，直接進入收集箱運往無機物垃圾掩埋處粉碎或者掩埋處理【擔心有金屬銅鋁最后可以進入渦流分選機分選，與風選機產生的重體物料一起進入渦流分選機】。篩網孔徑大小根據實際情況而定。
其它外形較大的混合物進入后續設備風選分類機之后，調整正壓風機的風量或者分類機內部束流器的角度，從而改變分選效果，做到重體物料，輕體物料，次輕體物料三個區間的不同分離，分別進入專用輸送機送到下一工序【重體物料進入渦流分選機，分選得到銅鋁。其他無機物固料可以掩埋】。
次重體物料如，食物，骨頭，木材類等物料和最后輕體物料主要是各類塑料pvc及包裝材料，廢紙等得到收集，經過專用設備壓塊機得到可以作為燃料的生物質壓塊，從而達到全工藝無害化綜合利用的的效果。

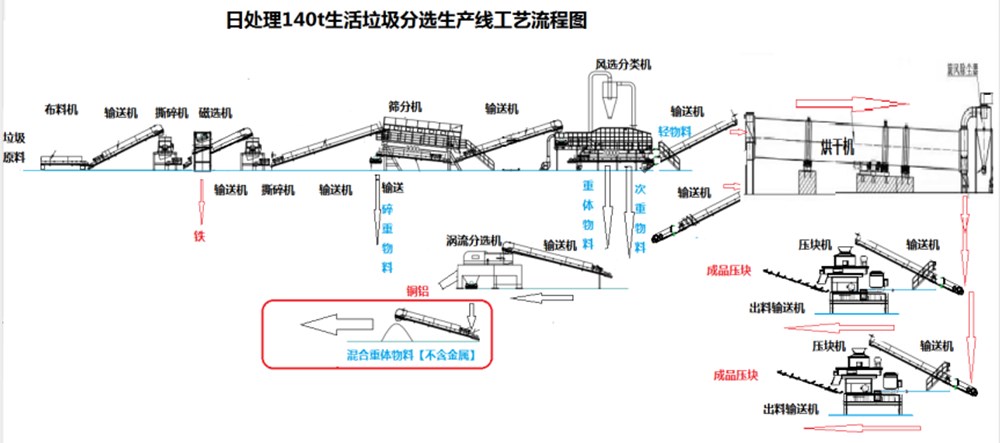

B、設備工藝流程參考圖
C、設備參數以及明細
序號 | 設備名稱 | 型號 | 功率 kw | 外形尺寸m |
1 | 布料機 | 1500 | 7.5 | 5x1.8x1.5 |
2 | 輸送機 | 1500-8 | 7.5 | 8x1.5x3 |
3 | 雙軸撕碎機 刀盤650x75 | 2000 | 90x2 | 5x2x2.9 |
4 | 懸掛磁選機 | 800-2 | 1.1 | 2x0.8x1.5 |
5 | 平斜上料機 | 1500-8 | 7.5 | 8x1.5x3 |
6 | 雙軸撕碎機 刀盤600x50 | 1600 | 75x2 | 4.2x1.8x2.6 |
7 | 平斜輸送機 | 1500-8 | 7.5 | 8x1.5x3 |
8 | 轉筒篩分機 | 2560 | 11X2 | 6x2.5x4.2 |
8-1 | 篩下出料機【冷板護罩】 | 1200-10 | 4 | 10x1.2x3 |
9 | 平斜上料機 | 1500-16 | 11 | 16x1.5x8 |
10 | 風選分離機 含除塵器 | 20-3 | 30十15 | 20x3.5x10 |
11 | 次重物出料機【冷板護罩】 | 1200-12 | 5.5 | 12x1.2x4 |
12 | 轉筒烘干機 直徑1.8x16m | 1.8x16m | 37 | 18x2.5x3 |
13 | 最輕物料出料機【冷板護罩】 | 1200-12 | 5.5 | 12x1.2x4 |
14 | 壓塊機 主機90kw74孔 | 960 | 180十11 | 15x3.8x3 |
15 | 重物出料機【冷板護罩】 | 1200-12 | 5.5 | 12x1.2x4 |
16 | 渦流分選機 | 1200 | 7.5十2.2 | 5.5x2.3x3.3 |
17 | 非金屬出料機 | 800-6 | 2.2 | 6x1x2 |
18 | 金屬出料機 | 800-6 | 2.2 | 6x1x2 |
19 | 專用控制電柜 | 5臺 | ||
合計 | 含電機電柜齊全。 | |||
備注 如果裝貨柜，需要40尺貨柜7臺 總功率710kw,占地面積長【60-70m】x寬【20m】x高9m | ||||
