濾筒除塵器

這是一款對各種廢舊物料進行破碎回收處理的設備優勢

產品別名濾筒除塵器

處理能力1-15t/h

總重量1-20t

【應用領域】冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。

【適用物料】石英砂、河砂、陶粒、礦渣

免費獲取報價

7*24小時免費咨詢熱線

18103846999

60秒級人工響應

30分內給予答復

24小時免費提供方案

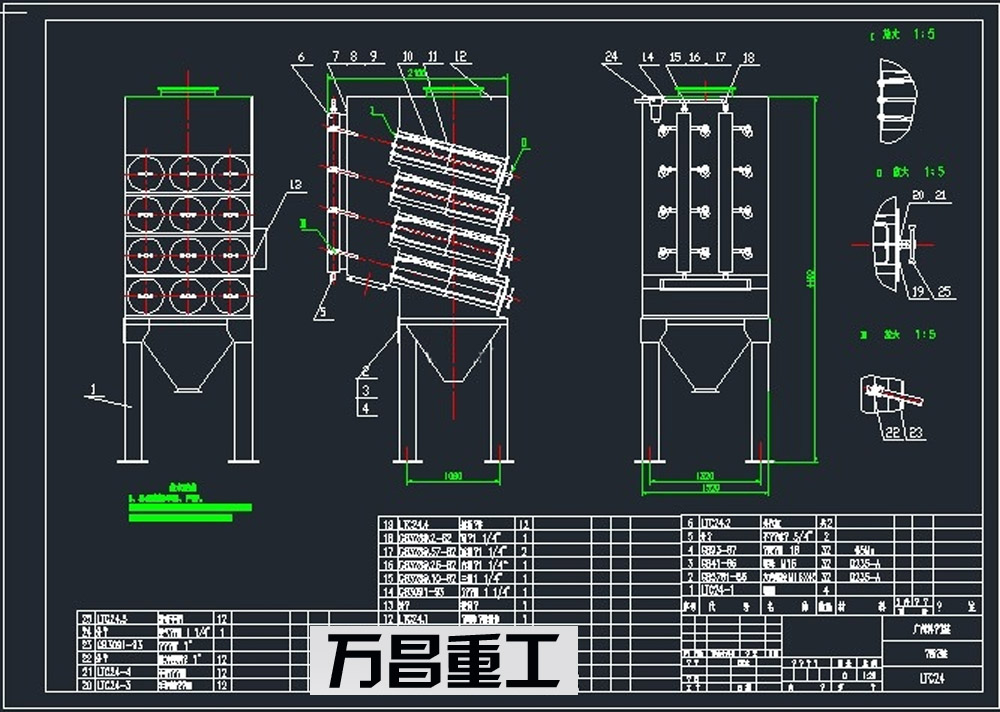

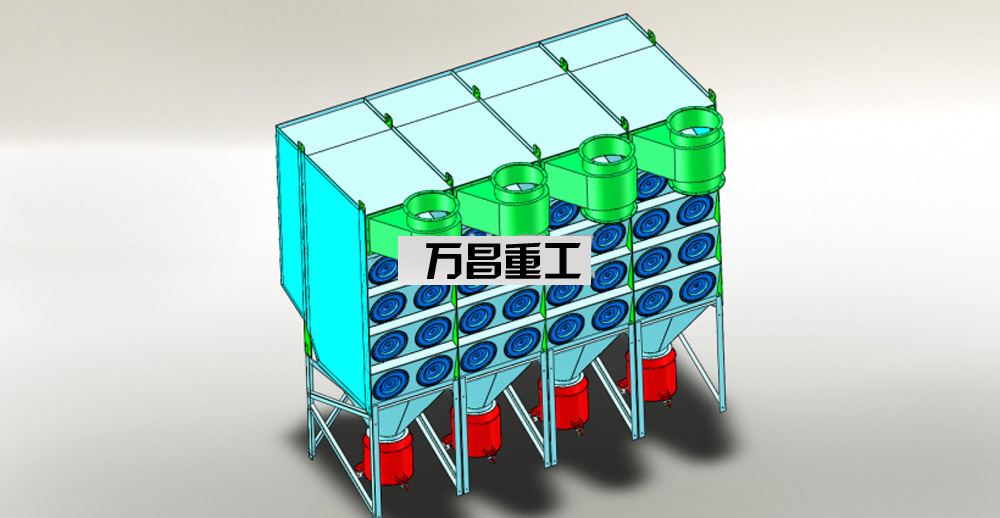

濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置　在花板上，從清灰效果看，垂直布置較為合理。花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。

突出優勢

濾筒采用進口聚酯纖維作為濾料，把一層亞微米級的超薄纖維粘附在一般濾料上，并且在該粘附層上纖維間的排列非常緊密，極小的篩孔可把大部分亞微米級的塵粒阻擋在濾料表面；
濾料折褶使用，可增大過濾面積，并使除塵器結構更為緊湊；濾筒高度小，安裝維修工作量小；與同體積除塵器相比，過濾面積相對較大，過濾風速較小，阻力不大；除塵效率高，操作方便。
單機除塵器清灰采用脈沖噴吹在線清灰方式。清灰過程由脈沖控制儀自動控制。除塵器內設置多個濾筒以增加其有效過濾面積，當某個（對）濾筒滿足清灰設定要求時，即啟動噴吹裝置進行清灰。
組合式除塵器清灰采用分室離線脈沖自動循環清灰。每個除塵室內設置多個濾筒以增加其有效過濾面積，當某個除塵室內濾筒滿足清灰設定要求時，即啟動噴吹裝置進行清灰。

工作原理

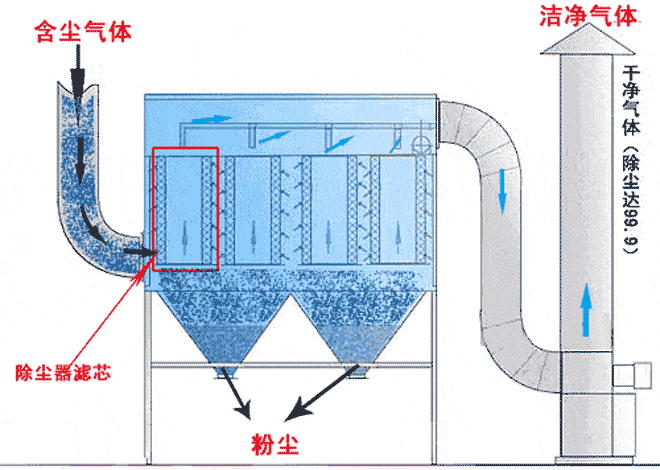

含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。

設備參數

濾筒式除塵器的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程序控制脈沖閥的啟閉，首先一分室提升閥關閉，將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣以及短的時間在上箱體內迅速膨脹，涌入濾筒，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從第一室清灰開始至下一次清灰開始為一個清灰周期。脫落的粉塵掉入灰斗內通過缷灰閥排出。


在此過程中必須定期對濾筒進行更換和清洗，以確保過濾效果和精度，因為在過濾過程中粉塵除了被阻隔外還有部分會沉積于濾料表面，增大阻力，所以一般的正確更換時間是三至五個月！


技術參數：

序號	型號/參數	01-06L	01-07L	01-12S	01-18S	01-24S	01-30S
1	過濾面積（㎡）	72	84	99	150	198	248
2	濾芯數量（個）	6	7	12	18	24	30
3	電磁脈沖閥（個)	6	7	6	9	12	15
4	處理氣體量（m3/h）	2160-8640	2520-10080	2970-11880	4455-17820	5940-23760	7425-29700
5	凈化效率(%)	99.99%
6	除塵器阻力（Pa）	800-1000
7	過濾風速（m3/min）	0.5-2
8	壓縮空氣壓力（Mpa）	0.4-0.6	0.4-0.6	0.4-0.6	0.4-0.6	0.4-0.6	0.4-0.6
9	空壓機排氣量（m3/min）	0.6	0.6	0.6	0.9	0.9	0.9
10	電機功率（KW）	7.5	11	15	18.5	22	30
11	外形尺寸（m）	1.91.33.8	2.01.33.8	2.01.73.8	2.21.83.8	2.61.83.8	2.81.84.2
