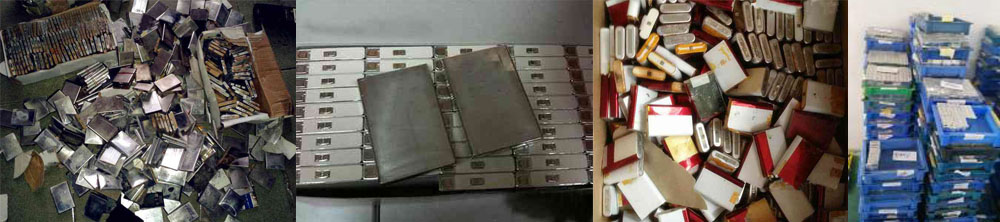

一、廢硬殼電池物料圖：

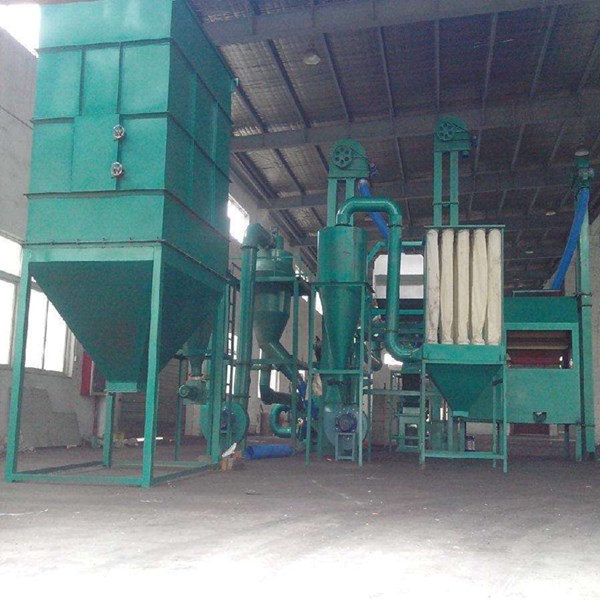

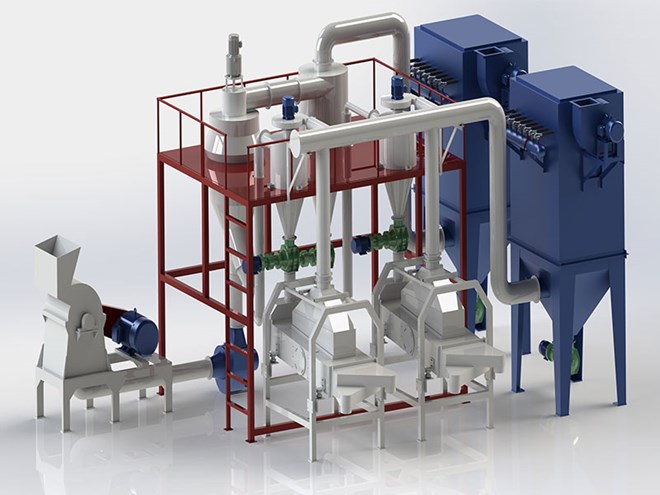

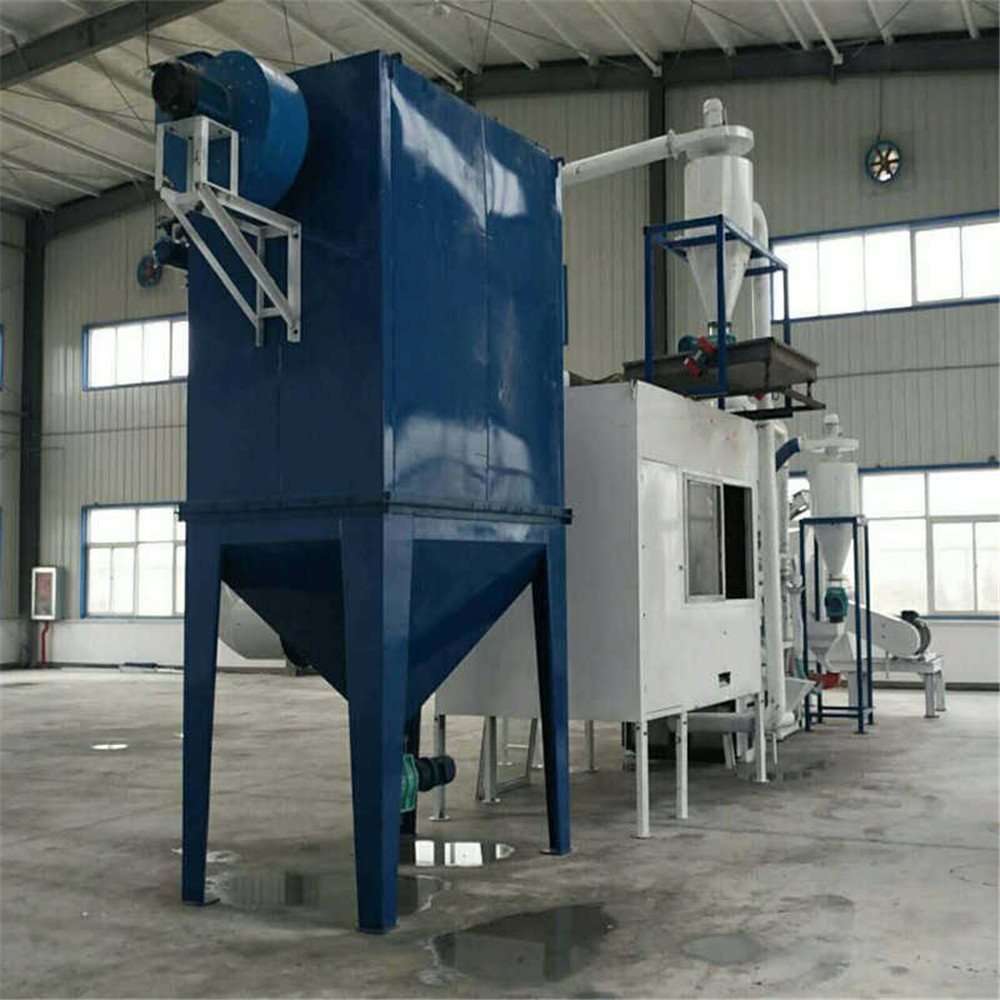

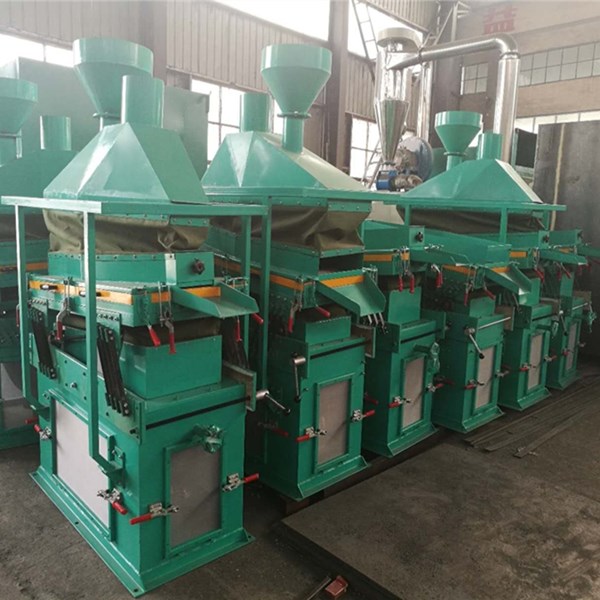

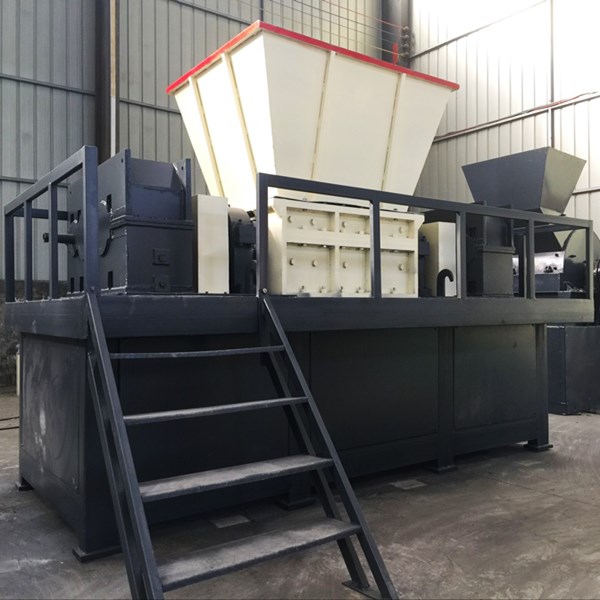

二、硬殼電池處理設備：

萬昌廢硬殼電池回收處理設備主要采用物理回收方法，輔以“三廢”處置措施，具有綠色低碳、節能環保、無二次污染等特點，并兼顧經濟與環保效益，既實現有價組分的利用，又可對有害組分無害化處理。整個回收過程全部實現了工業自動化，回收效率高，處理能力強，每小時處理量為500千克，年處理量達到5000噸，廢舊鋰電池有價組分回收利用率達90%以上。

廢鋰電池中的鈷、鋰、銅及塑料等均是寶貴資源，具有極高的回收價值。因此，對廢鋰電池進行科學有效的處理處置，不僅具有顯著的環境效益，而且具有良好的經濟效益。 鋰電池主要由外殼、正極、負極、電解液與隔膜組成。正極是通過起粘結作用的PVDF將鈷酸鋰粉末涂布于鋁箔集流體兩側構成；負極結構與正極類似，由碳粉粘結于銅箔集流體兩側構成。目前，廢鋰電池資源化研究主要集中于價值高的正極貴重金屬鈷和鋰的回收，對負極材料的分離回收鮮見報道。為緩解經濟快速發展而引發的日趨嚴重的資源短缺與環境污染問題，對廢舊物資實現全組分回收利用已成為全球共識。

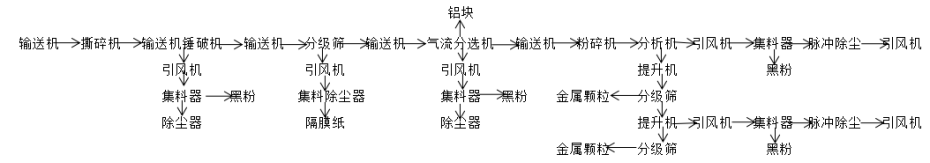

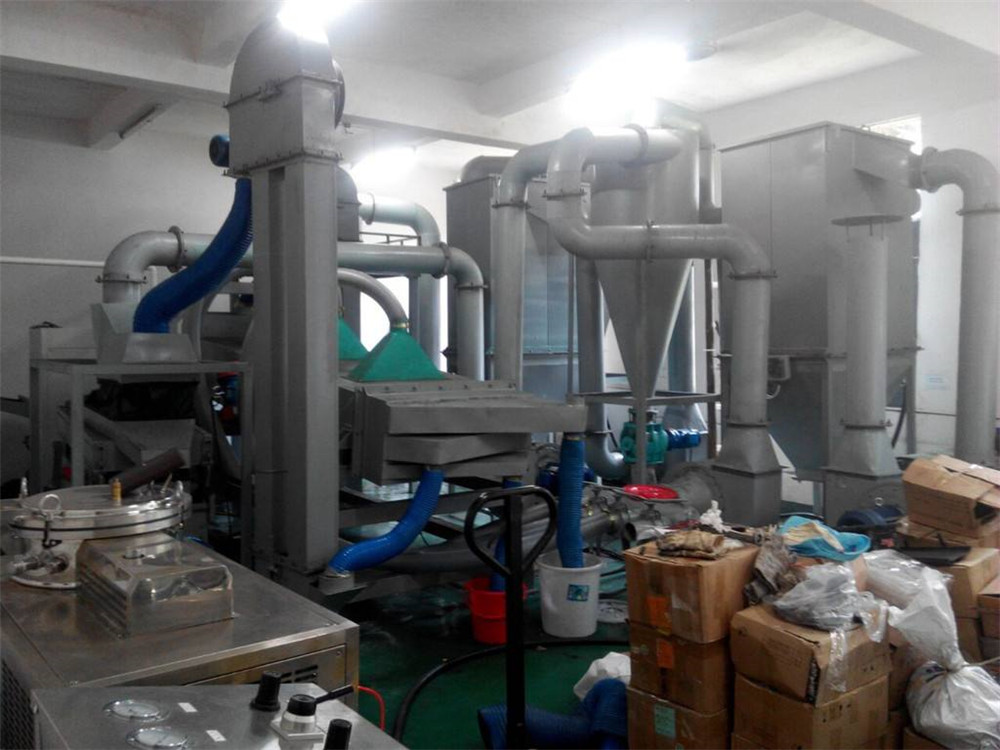

三、設備工藝流程圖：

四、設備工藝介紹：

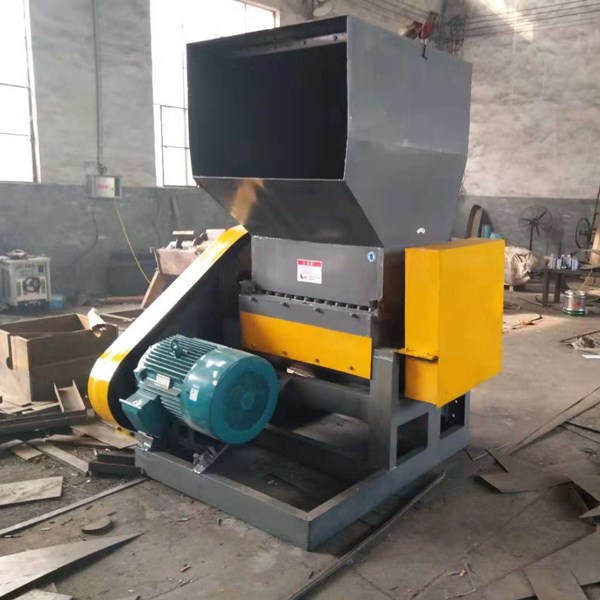

電池由輸送機送入一級撕碎機中進行撕碎，撕碎后的物料通過輸送機送入二級多刀破碎機中進行第二次破碎，二次破碎后的物料進入到輸送機中同時設置磁選設備，可以將物料中的鐵分選出來。分選后的物料經輸送機送入氣流分選機，通過引風機和旋風下料器把正負極中的隔膜紙分離出來，把分選后的正負極片進入到三級粉碎機中進行細碎，將物料粉碎到20目左右。粉碎后的物料由負壓系統進入到旋風分離器中進行粉塵過濾，并通過兩次氣流分選，使不同密度的物質進行分層，然后得到正負極材料與銅、鋁、鎳等材料，而所有的超細粉塵由負壓系統帶入脈沖除塵器中進行收集。而過濾得到的尾氣將繼續由負壓系統送入到尾氣處理設備中進行空氣凈化，使之達到國家排放標準后再進行高空排放。

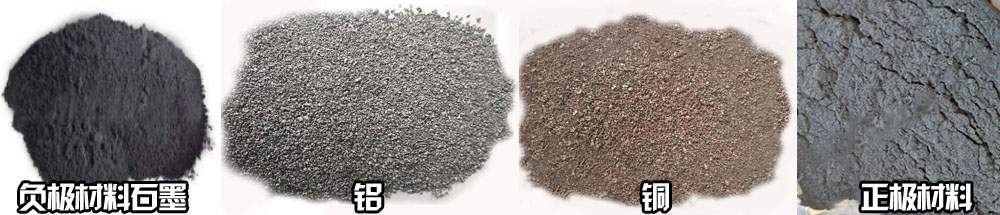

五、廢舊鋰電池主要產物：

六、技術參數：

1、設備產能：0.2~1噸/小時

2、外形尺寸：26311 X 6121 X 6350mm

3、設備功率：≤129.25KW

4、電源：三相交流電380V/50Hz,200KVA。

5、可處理廢電池尺寸（mm）：600 X 600

6、鐵回收率（重量%）：≥ 99%

7、銅鋁回收率（重量%）：≥ 98%

8、正負極材料回收率（重量%）：≥ 99%

9、噪音、粉塵泄露和廢氣排放符合國家的相關標準和要求。

10、場地要求：廠房高度大于7米；廠門寬度大于4米、高度大于5米；承重大于10噸。

11、設備外觀及顏色：按企業標準。

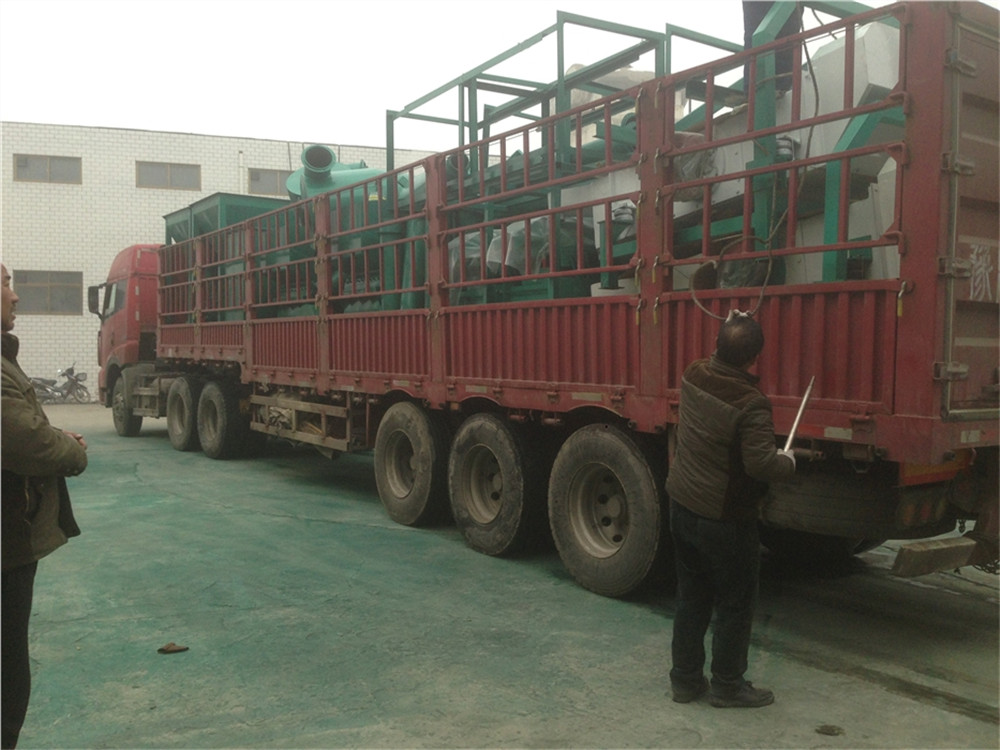

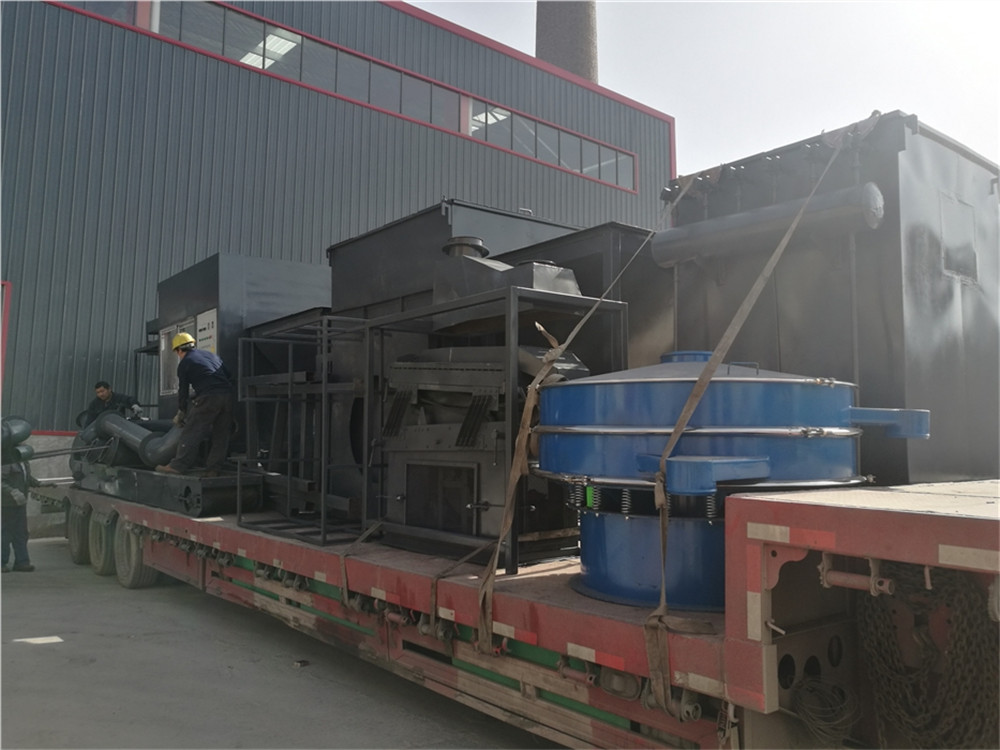

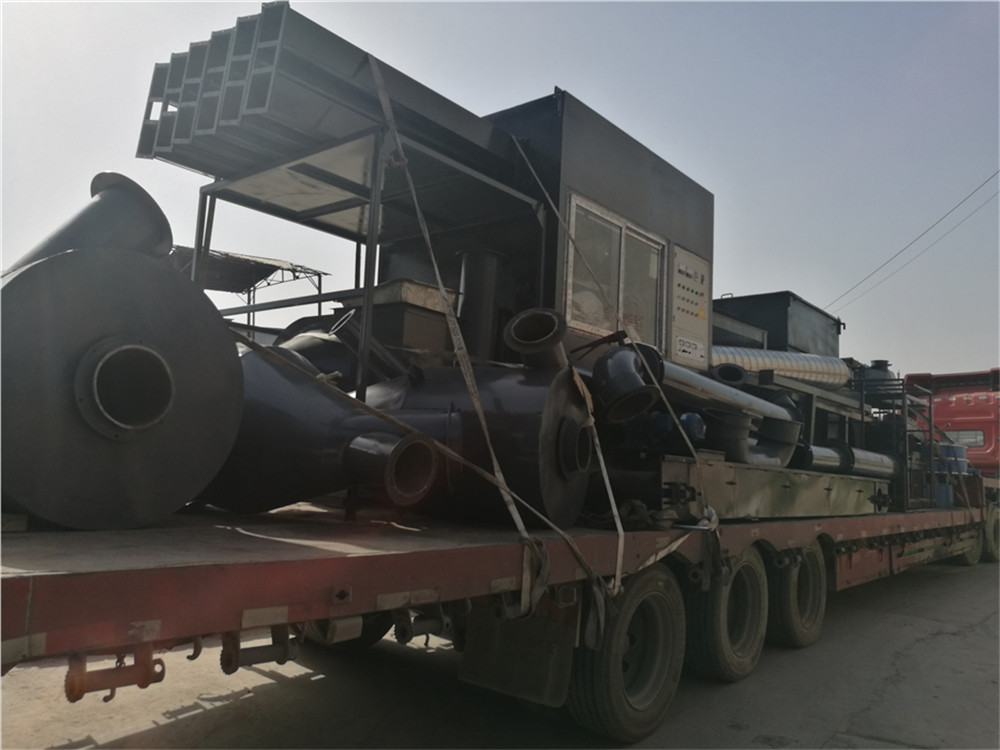

七、發貨現場
